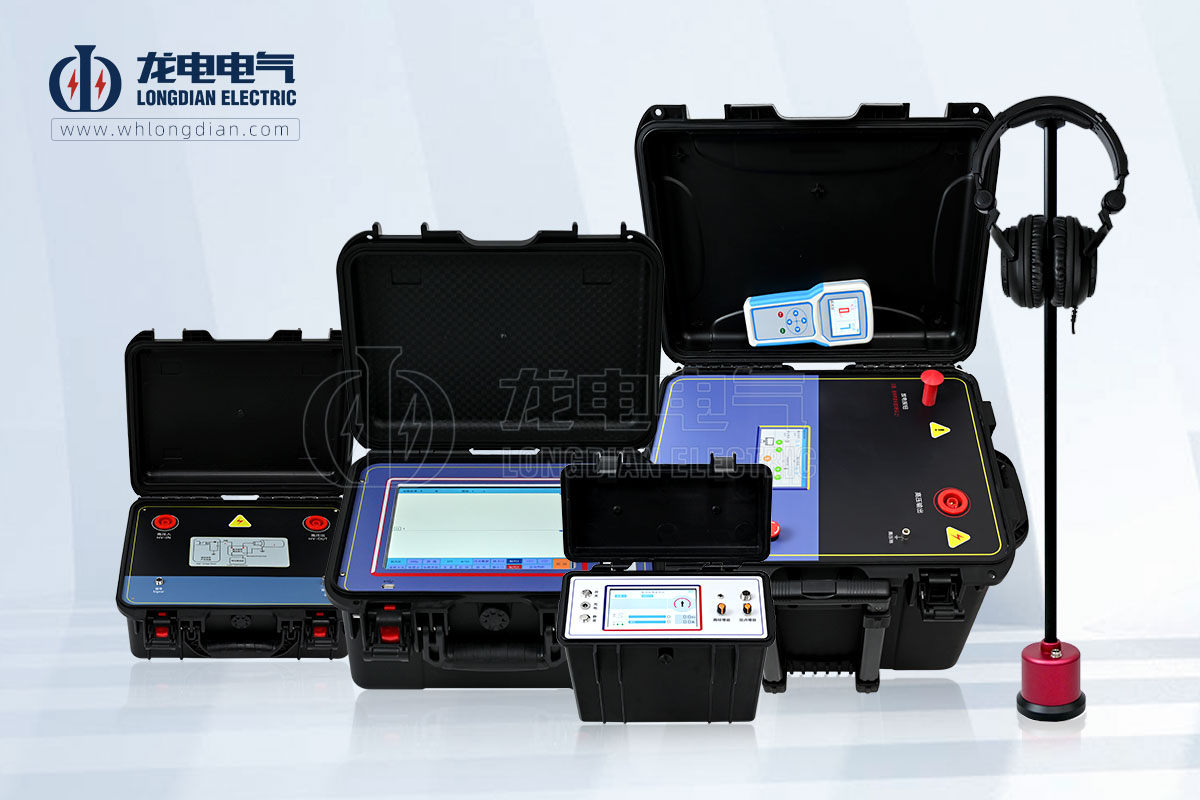

電纜故障定位儀主要利用電磁場原理和信號反射法則，完成電纜故障的精準定位工作。

電纜故障定位儀基本原理：首先發出特定的信號通過待測電纜，此信號類型分別包括低頻或高頻振蕩波形；信號在傳輸過程中若碰觸到障礙物（指故障），就會在該位置產生回波。該儀器會接收回波信號并深入分析，以此獲取故障地點及其類型的信息。此外，它還具備磁場監測功能，即當交流電流在電纜內部流動形成交變磁場時，測距儀能捕捉這些磁場的變化，進而追蹤電纜路線，找出具體的維護點。

對于高壓故障點，該裝置有時會施加高壓信號使之出現閃光現象，從而改變故障點電阻特性，使得檢測更為便捷。而且，部分電纜故障定位儀甚至配置有聲測法定點設備，可借助聲音定位故障點，大大提高精度。最后，經過數據收集和計算處理，就能確定出準確無誤的故障點位置。

儀器結構與操作步驟

1. 準備工作

檢查電源是否充足，并確保電纜連接完好無損。打開電纜故障定位儀主開關，儀器屏幕顯示開機畫面。
 2. 參數設置

在接線模式下，使用者可根據現場情況靈活選擇電纜的型號和長度，設置檢測數據保存時間，調整文字/圖形顯示方式，以及選擇是否啟用高壓信號測試選項等。同時，在計劃模式下，可通過預設采集時間間隔、掃描深度、電壓輸出頻率等參數，方便后續測距計劃的編輯和執行。

3. 信號發射

按下“信號發送”按鈕，儀器會按照預設參數生成低壓脈沖或高頻信號，并經由電纜傳輸至待測區域。信號全程加密，防止他人篡改和竊取。

4. 信號接收與分析

接收器接收到回波信號后，電纜故障定位儀立即開始分析處理，獲取故障類型及所處位置的綜合信息。顯示屏上同步呈現信號到達時間、背光時間、幅度突變標志等關鍵數據，幫助使用者迅速作出判斷。

5. 磁場監測

電纜附近的磁場變化曲線實時展示在屏幕上，便于觀察和記錄。利用磁場異常起伏，精準定位故障所在位置。

6. 高壓信號施加

針對高阻故障，本機可選擇開啟高壓信號測試功能。通過設定輸出功率、電流、電壓、持續時間等參數，儀器將生成適宜大小和頻率的高壓電波，直接作用于故障部位，誘導其出現短時閃爍狀態，便于查找。

7. 聲測法定點

部分電纜故障定位儀附帶聲測法定點裝置，可通過生成并檢測特殊聲波信號，精確識別出故障點，實現更精細化的故障定位。
