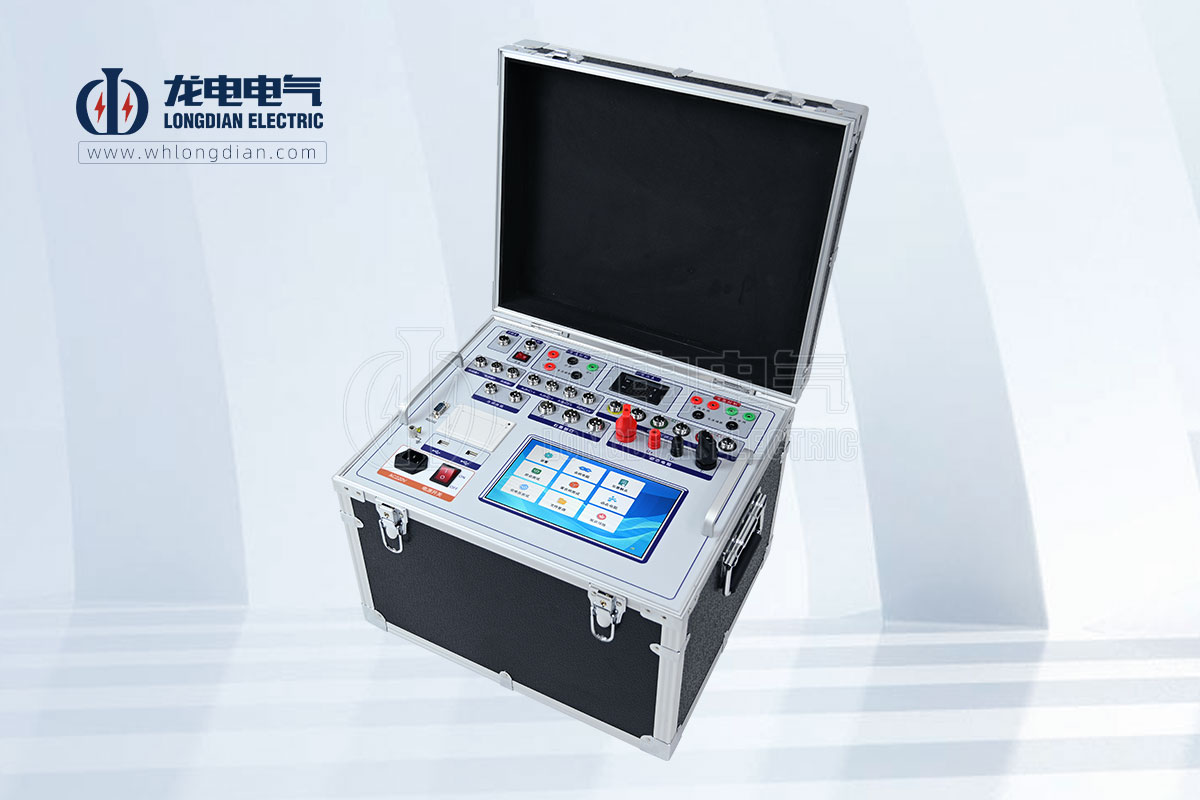

高壓開關特性測試儀是用于測量高壓開關動特性參數的儀器，其中行程測量是重要的測試項目之一。行程是指高壓開關觸頭從全開位置運動到全閉位置或從全閉位置運動到全開位置所經過的距離。

高壓開關特性測試儀上常用的行程測量方法有以下幾種：

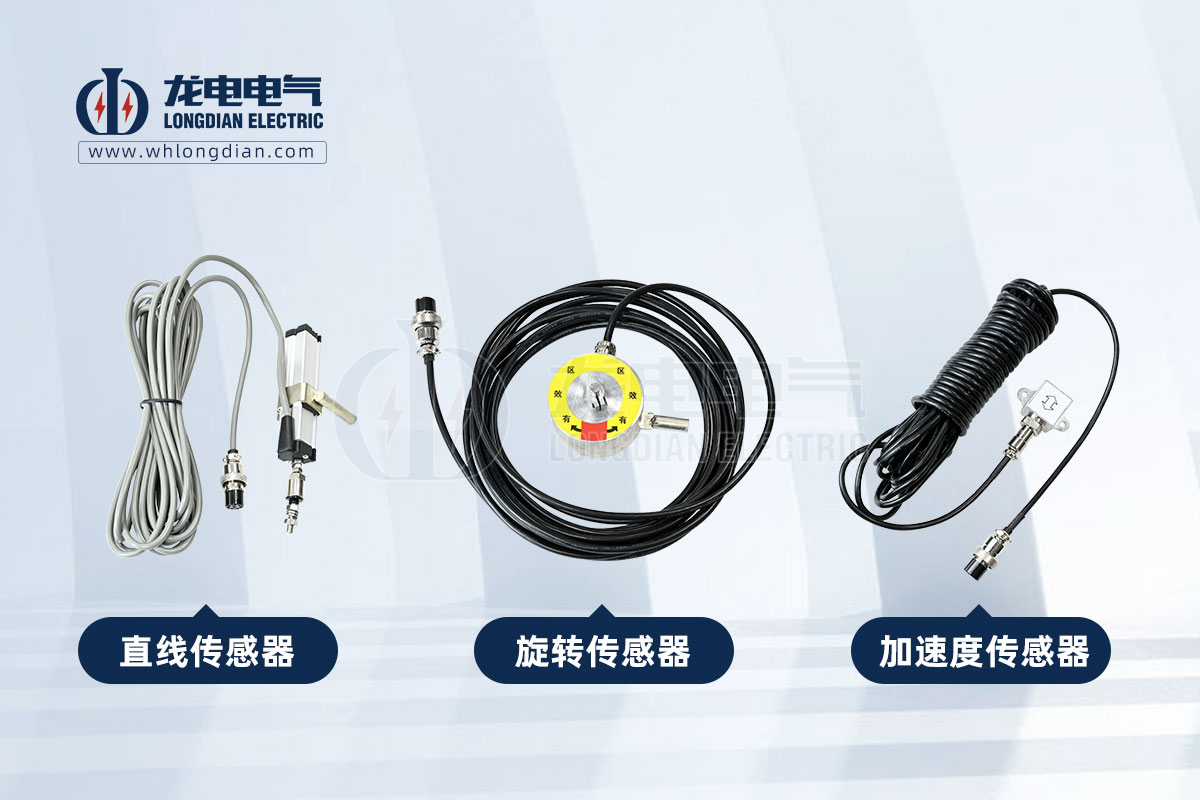

• 直線傳感器法：使用直線傳感器來測量觸頭的位移。直線傳感器可以是電位計、差動變壓器或光電編碼器等。將直線傳感器安裝在開關的觸桿上，傳感器與觸桿的連接方式可以是剛性連接或柔性連接。當開關操作時，觸桿的位移會引起傳感器的輸出信號變化，通過對輸出信號進行處理，就可以得到開關的行程。

• 旋轉傳感器法：使用旋轉傳感器來測量開關的轉角。旋轉傳感器可以是電位計、編碼器或自感應式傳感器等。將旋轉傳感器安裝在開關的軸上，旋轉傳感器的輸出信號與開關的轉角成正比，通過對輸出信號進行處理，就可以得到開關的行程。

• 加速度傳感器法：使用加速度傳感器來測量開關觸頭的加速度。加速度傳感器可以是壓電式、微機電式或MEMS式等。將加速度傳感器安裝在開關的觸桿上，加速度傳感器的輸出信號與觸頭的加速度成正比，通過對輸出信號進行積分，就可以得到開關的行程。

具體采用哪種方法進行行程測量，需要根據高壓開關的類型、結構和測試要求來確定。

以下是一些高壓開關特性測試儀行程測量的注意事項：

• 傳感器應安裝牢固，并與開關觸頭或軸對準。

• 傳感器的量程應選擇合適，以確保能夠測量開關的整個行程。

• 測試過程中應避免對開關施加過大的沖擊和振動，以免影響測試精度。
