在電力系統的安裝、調試和維護中，變壓器是不可或缺的核心設備。而確保變壓器性能合格、運行安全的重要一環，便是對其變比這一關鍵參數進行精確測量。變壓器變比測試儀（簡稱變比測試儀）就是專為此項任務而設計的精密儀器。武漢龍電電氣為您全面解析與變比測試儀相關的各類名詞術語，助您徹底了解這一設備。

一、基礎定義篇

① 變壓器變比測試儀 (Transformer Turns Ratio Tester)

定義: 一種專門用于測量電力變壓器繞組之間匝數比（變比）的電子儀器。它不僅能測量變比，通常還集成了繞組組別測試、極性判別、變比誤差計算等功能。

作用: 檢查變壓器設計制造是否合格、檢查分接開關位置是否正確、判斷繞組是否存在匝間短路等故障。

② 變比 (Turns Ratio / Voltage Ratio)

定義: 變壓器高壓側繞組匝數與低壓側繞組匝數之比，理論上等于空載時高壓側電壓與低壓側電壓之比。公式表示為：K = N? / N? = U? / U?。

舉例: 一臺10kV/400V的變壓器，其額定變比K = 10000 / 400 = 25。

③ 額定變比 (Rated Ratio)

定義: 變壓器設計時規定的，并在其銘牌上標出的變比值。

④ 實測變比 (Measured Ratio)

定義: 使用變比測試儀實際測量得到的變比值。

二、核心功能與測試篇

① 繞組組別測試 (Winding Vector Group Test)

定義: 確定變壓器高、低壓繞組之間電壓或電流的相位關系。電力變壓器的常見連接組別有Yyn0、Dyn11、Yd11等。

重要性: 組別錯誤會導致變壓器無法并聯運行，甚至引發短路事故。測試儀能自動識別并顯示組別號。

② 極性判別 (Polarity Identification)

定義: 判斷變壓器同一磁柱上的繞組瞬時電勢方向的關系，分為減極性和加極性。現代變壓器多為減極性。

重要性: 極性是變壓器并聯運行的基本條件之一，極性接反將導致嚴重事故。

③ 變比誤差 (Ratio Error)

定義: 實測變比與額定變比之間的偏差百分比。公式為：Error = [(K_measured - K_rated) / K_rated] × 100%。

標準: 國家標準GB1094.1規定，變壓器變比誤差一般不得超過±0.5%。

意義: 是判斷變壓器制造工藝是否優良、繞組是否存在缺陷（如匝間短路）的關鍵指標。

④ 分接開關 (Tap Changer)

定義: 用于改變變壓器繞組匝數，從而調節變比的裝置。

測試要求: 變比測試儀需要能對變壓器的全部分接位置進行逐一測試，驗證每個檔位的變比是否正確、檔位切換是否正常。

三、性能指標篇

① 測量精度 (Accuracy)

定義: 儀器測量結果與真值之間的接近程度，通常用百分比表示（如±0.1%）。精度是衡量變比測試儀性能的首要指標。

② 測量范圍 (Measurement Range)

定義: 儀器能夠準確測量的變比范圍（如0.8 - 10000）。寬范圍意味著單臺儀器能測試更多類型的變壓器（從PT、CT到電力變壓器）。

③ 測試速度 (Test Speed)

定義: 完成一次測量所需的時間。高速測試能極大提高現場工作效率。

④ 充電電池續航 (Battery Life)

定義: 儀器在充滿電后能持續工作的時間。長續航能力保證了現場工作的連續性，是無源化、便攜式設計的保障。

⑤ 抗擾性 (Anti-interference Ability)

定義: 儀器在復雜的電磁場環境下，仍能保證測量數據穩定準確的能力。

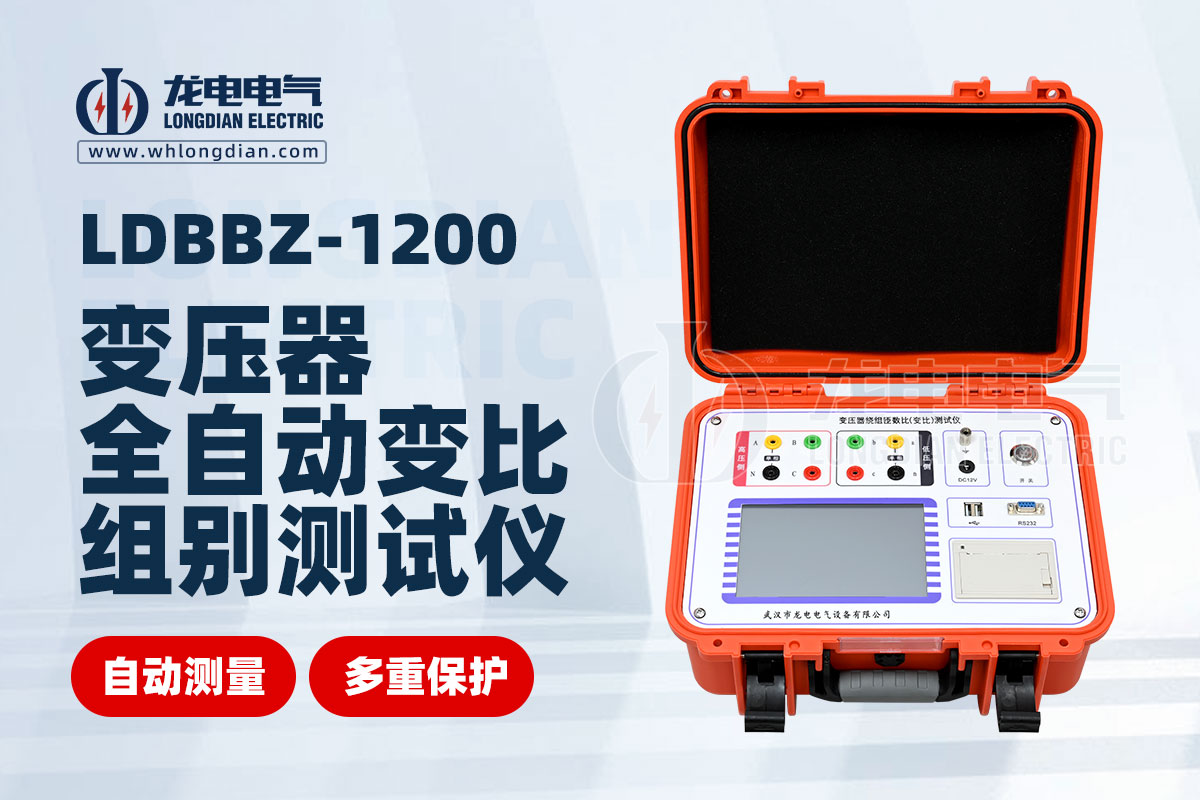

四、技術優勢篇（以武漢龍電電氣產品為例）

武漢龍電電氣作為專業的電力測試設備制造商，其變比測試儀產品集成了上述所有先進功能，并具備以下技術優勢：

一鍵自動化: 操作簡單，接線后只需按一個鍵即可自動完成變比、組別、極性、誤差等所有測試，并直接顯示判斷結果（“合格”或“不合格”）。

高精度與寬量程: 采用精密采樣技術，精度可達±0.1%，量程覆蓋廣，一機多用。

強大續航: 內置大容量鋰電池，支持長時間現場作業，無需尋找電源。

數據管理: 可存儲大量測試數據，并通過U盤導出或上傳至電腦，方便生成測試報告和歸檔。

堅固耐用: 符合工業標準設計，適應各種惡劣的現場測試環境。

變壓器變比測試儀是保障電力系統安全、穩定運行的重要工具。理解其相關名詞術語，有助于您更好地選擇和使用儀器。在選擇品牌時，應重點關注其測量精度、功能全面性、操作便捷性和可靠性。

武漢龍電電氣深耕電力測試領域，其變比測試儀以卓越的性能和穩定的品質，成為眾多電力公司、變壓器廠和大型企業的可靠選擇。選擇我們，就是選擇專業與安心。
