變壓器容量特性測試儀是電力試驗領域的“全能診斷儀”，它能精準測量變壓器的容量、損耗及關鍵特性參數。要熟練掌握這款儀器，深刻理解其涉及的專業名詞至關重要。本文將對核心名詞進行系統性地分類和解釋。

一、 儀器自身相關名詞

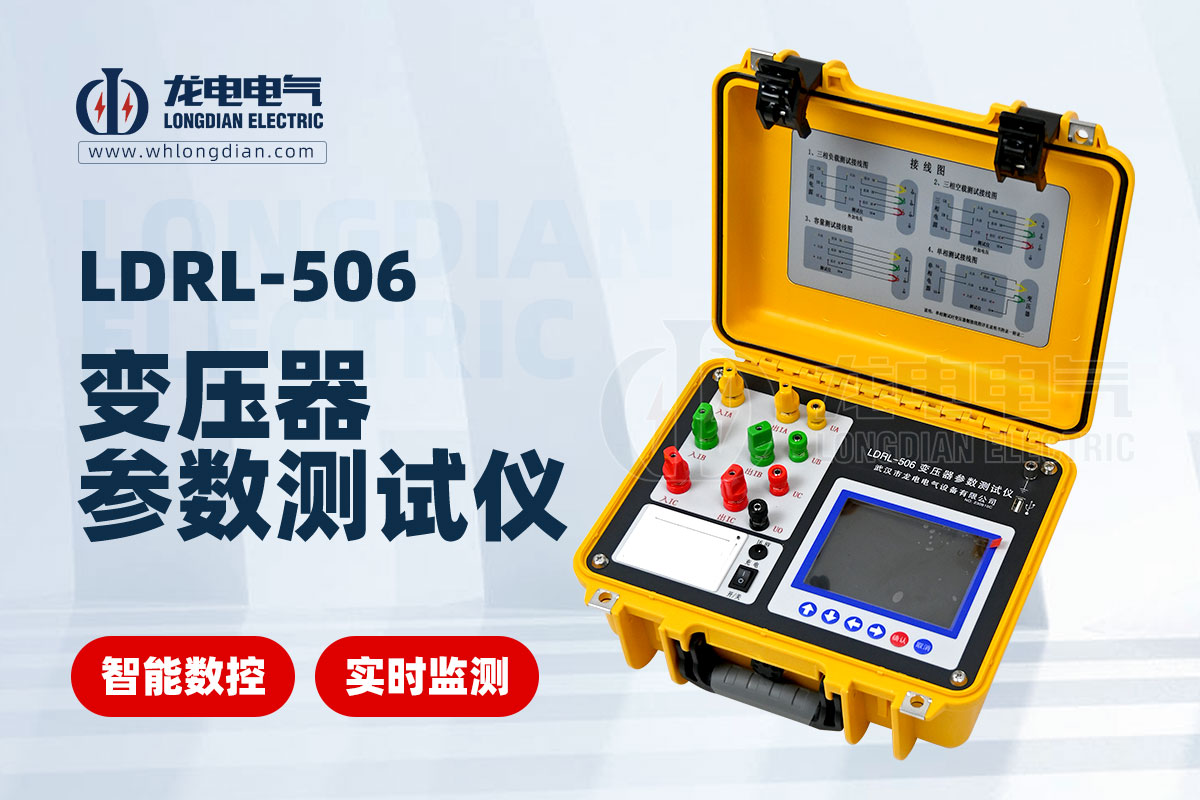

① 變壓器容量特性測試儀

◆ 解釋：這是該設備的官方全稱。它是一種高度集成化的智能檢測設備，僅通過單次接線，即可在不外接大功率電源的情況下，同時完成變壓器容量判定和特性參數測試。

◆ 核心價值：取代了傳統需要調壓器、互感器、功率計等多臺設備搭建的復雜測試系統，極大提升了現場測試的效率和安全性。

② 有源/無源測量

◆ 有源測量：指儀器需要內部電池或外部電源供電，主動向變壓器施加測試信號來完成測量?，F(xiàn)代容量特性測試儀均為有源測量。

◆ 無源測量：指儀器僅從運行中的變壓器上獲取信號進行分析，自身不發出測試信號。此方法無法進行容量判定和空載試驗。

③ 內部參數數據庫

◆ 解釋：指儀器出廠時預存或可由用戶自定義錄入的各類變壓器國家標準參數。它包含了不同型號、不同容量等級變壓器的空載損耗、負載損耗、短路阻抗等標準值。

◆ 作用：這是儀器能夠進行“容量判定”的智能核心。儀器通過實際測量的數據與數據庫中的標準值進行比對、擬合，從而快速判斷出變壓器的真實容量。

二、 關鍵特性參數名詞

這些是表征變壓器性能優劣的核心指標，也是該儀器直接測量的對象。

① 額定容量 (kVA)

◆ 解釋：指在額定電壓和額定電流下，變壓器能連續輸出的視在功率。它是變壓器最基礎的銘牌參數。

◆ 儀器作用：驗證變壓器實際容量是否與銘牌標注一致，防范“以小充大”。

② 空載損耗 (鐵損)

◆ 解釋：當變壓器一側繞組施加額定電壓，另一側開路時，變壓器自身消耗的有功功率。

◆ 物理本質：主要用于建立和維持鐵芯中的交變磁場，由磁滯損耗和渦流損耗組成。這是一個固定損耗，只要變壓器上電就會存在。

◆ 重要性：是衡量變壓器能效等級的關鍵指標，空載損耗越低，變壓器待機能耗越小。

③ 負載損耗 (銅損/鋁損)

◆ 解釋：當變壓器一側繞組短路，另一側通過額定電流時，變壓器繞組電阻消耗的有功功率。

◆ 物理本質：電流流過高、低壓繞組時，因繞組導體（銅或鋁）的電阻而產生的熱損耗。其大小與負載電流的平方成正比，是一個可變損耗。

◆ 重要性：直接影響變壓器的運行經濟性和溫升。

④ 空載電流百分比 (%)

◆ 解釋：變壓器在空載運行時，勵磁電流占該側繞組額定電流的百分比。

◆ 意義：反映了變壓器鐵芯的磁路設計和制造工藝質量?？蛰d電流過大，可能意味著鐵芯接縫不佳或硅鋼片質量差。

⑤ 短路阻抗 (阻抗電壓) (%)

◆ 決定短路電流：阻抗電壓越大，變壓器承受外部短路的能力越強，但電壓調整率也越大。

重要性：

◆ 容量判定的核心依據：儀器正是通過測量該參數，并結合內部數據庫來智能判定變壓器容量的。

◆ 解釋：當變壓器一側繞組通過額定電流，另一側短路時，施加在繞組上的電壓（阻抗電壓）與額定電壓之比，以百分比表示。

三、 測試與應用相關名詞

① 空載試驗

◆ 解釋：為測量空載損耗和空載電流百分比而進行的試驗?，F(xiàn)場通常對變壓器低壓側施加額定電壓，高壓側開路。

② 短路試驗 (負載試驗)

◆ 解釋：為測量負載損耗和短路阻抗而進行的試驗?，F(xiàn)場通常對變壓器高壓側施加一個低電壓，使電流達到額定值，低壓側短路。

③ 能效等級 (如GB 20052標準)

◆ 解釋：國家為變壓器設定的能耗標準，通常分為3級（如1級能效最優，3級為準入值）。等級根據空載損耗和負載損耗的限值劃分。

◆ 儀器作用：通過精確測量損耗，直接判斷變壓器是否符合或達到某一能效等級，為節能改造和政府采購提供數據支撐。

掌握這些核心名詞，是理解和運用變壓器容量特性測試儀的基礎。從“容量”到“損耗”，從“空載試驗”到“能效等級”，每一個名詞都連接著變壓器的性能、安全與經濟運行。這款儀器不僅是驗證真?zhèn)蔚摹罢昭R”，更是評估變壓器健康狀態與節能潛力的“診斷專家”。
