在電力系統繼電保護調試中，差動保護試驗是驗證保護裝置靈敏性與可靠性的關鍵環節。然而，許多現場人員在使用繼電保護測試儀進行差動試驗時，常常遇到試驗失敗或結果異常的情況。這不僅影響調試進度，還可能對設備判斷造成誤導。本文將從原理與實踐角度，全面解析差動試驗失敗的常見原因及應對方法。

首先需要明確的是，差動保護的基本原理是比較保護區內各側電流的矢量和。當正常運行或區外故障時，差流接近于零；而當區內故障發生時，差流迅速增大并觸發保護動作。因此，在試驗過程中，電流的幅值、相位以及極性必須嚴格匹配，否則將直接導致試驗結果異常。

最常見的問題之一是接線錯誤。差動試驗涉及多路電流輸出，如果電流回路接線不正確，例如極性接反、相序錯誤或回路未閉合，都會導致差流計算錯誤，從而出現“誤動作”或“拒動作”。因此，在試驗前應仔細核對接線圖，并進行通流檢查，確保回路正確無誤。

其次是相位設置不準確。差動保護對相位關系非常敏感，如果測試儀輸出電流的相角設置錯誤，即使電流幅值正確，也會產生較大的差流。例如，在模擬三相系統時，應確保各相電流之間保持120°相位差，同時與保護裝置設定保持一致。

第三個常見原因是變比與折算錯誤。在實際差動保護中，不同側的電流往往需要經過CT變比折算。如果測試過程中未正確設置變比參數，或者未按照保護定值進行電流換算，就會導致差流與制動電流計算偏差，從而影響試驗結果。

此外，保護定值設置不匹配也是導致試驗失敗的重要因素。例如，差動保護中的動作門檻、制動特性曲線、斜率參數等，如果與試驗方案不一致，可能出現保護不動作或誤動作。因此，在試驗前必須核對保護裝置定值，并確保測試方案與之匹配。

設備本身的輸出精度與同步性同樣不可忽視。如果繼電保護測試儀多通道輸出不同步，或電流精度存在偏差，也可能導致差動計算結果不準確。尤其是在高精度試驗中，這類問題更為明顯。

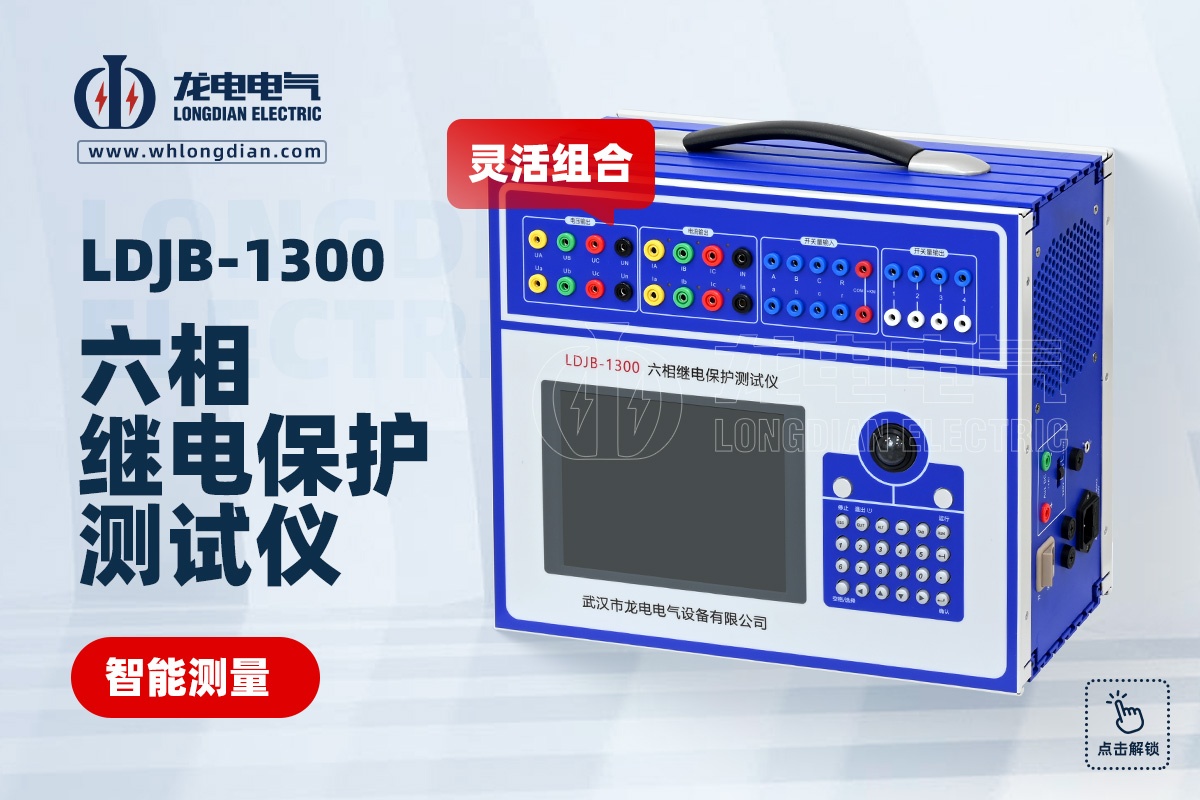

針對以上問題，武漢市龍電電氣設備有限公司生產的繼電保護測試儀，采用多通道同步輸出技術與高精度電流源設計，可實現幅值、相位及頻率的精確控制。設備支持差動試驗自動化測試功能，能夠一鍵生成試驗方案并自動分析結果，有效降低人為操作誤差，提高試驗成功率。

在實際操作中，建議按照“先接線檢查—再參數核對—后逐步加量”的流程進行試驗。通過分階段驗證電流輸出與保護響應，可以快速定位問題所在，避免盲目反復試驗。同時，做好試驗記錄與波形分析，也有助于總結經驗，提高技術水平。

綜上所述，繼電保護測試儀在差動試驗中失敗，多數源于接線、相位、變比或定值設置等基礎問題。只要掌握差動原理，規范操作流程，并選用高性能測試設備，即可有效提升試驗成功率，保障電力系統安全運行。
