在真空斷路器機械特性測試過程中，行程傳感器的安裝質量直接決定測試數據的準確性與可靠性。由于斷路器動作速度快、機構結構復雜，一旦傳感器固定不規范，極易導致行程失真、速度曲線異常甚至數據無效。因此，掌握行程傳感器的標準固定方法，是開展高質量測試的前提。

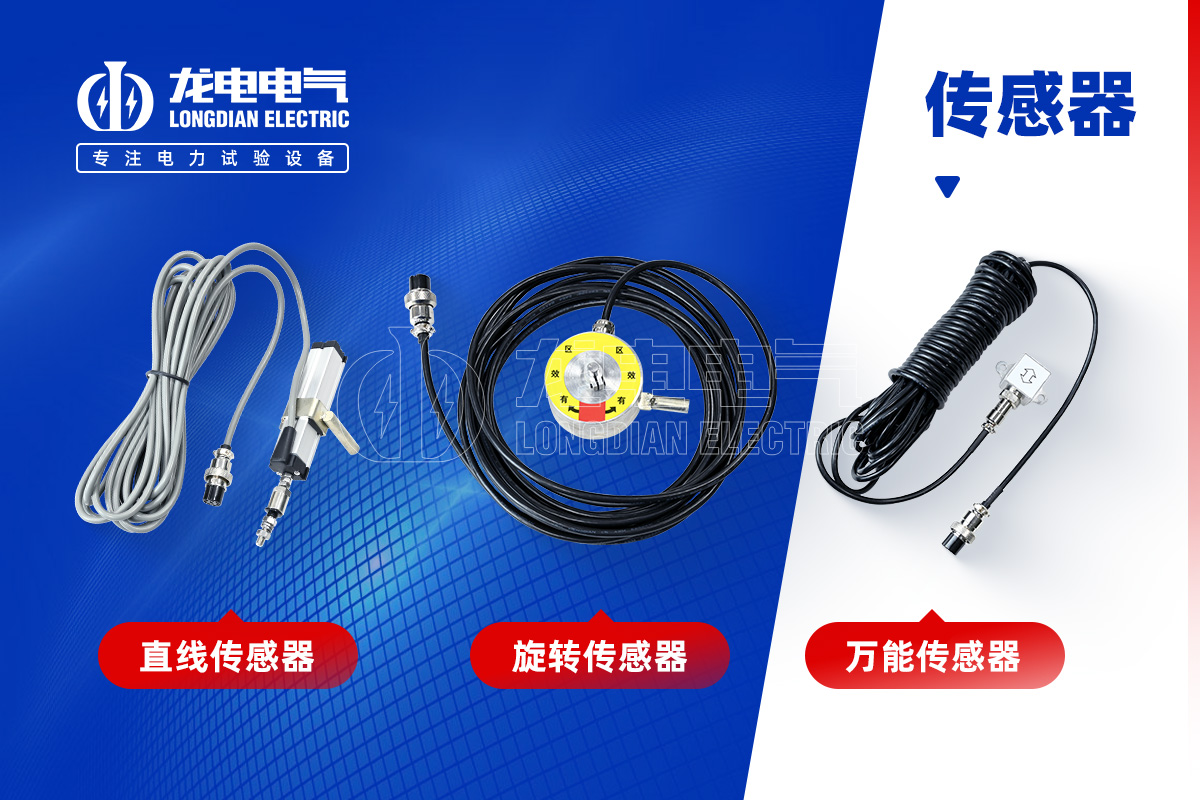

首先，傳感器選型需與斷路器結構相匹配。對于常見的戶內真空斷路器，如VS1、ZN63等，通常采用直線傳感器或旋轉傳感器進行測量。若動觸頭行程為直線運動，應優先選擇直線傳感器；若通過拐臂或主軸傳動，則更適合使用旋轉傳感器。選型不當會直接導致測量數據偏差，甚至無法采集有效信號。

其次，傳感器安裝位置必須準確。直線傳感器應固定在動觸頭或與其同步運動的導電桿上，并保證傳感器拉桿與運動方向保持嚴格平行，避免產生夾角誤差。在安裝時，應確保傳感器具有一定的預留行程（一般預留10~20mm緩沖距離），以防止斷路器在合分閘過程中因過沖而損壞傳感器。對于旋轉傳感器，則應安裝在斷路器主軸或拐臂位置，并確保安裝點能夠真實反映機構運動狀態。

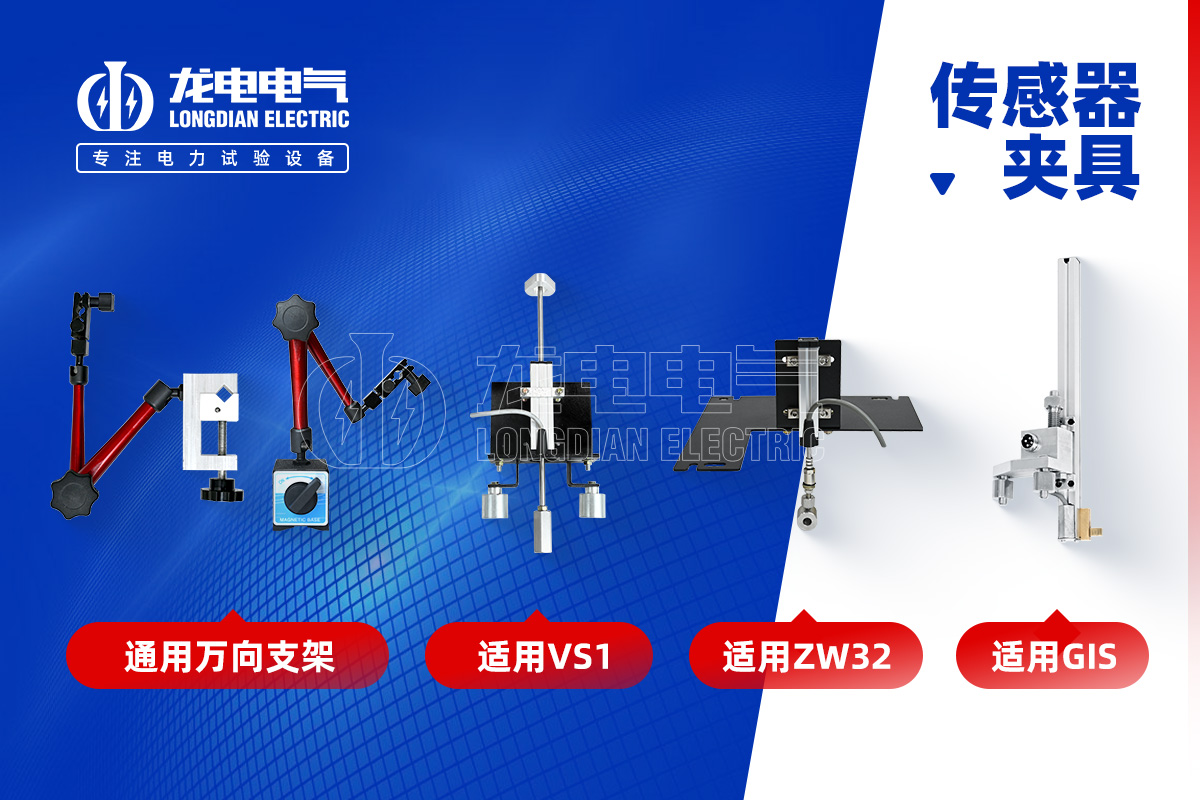

第三，固定方式必須牢固可靠。傳感器通常通過磁吸底座或?qū)Ｓ弥Ъ苓M(jìn)行固定，在安裝過程中應避免出現松動或晃動現象。尤其是在斷路器高速動作時，若傳感器固定不牢，會產生振動干擾，導致速度曲線出現波動或異常尖峰。建議在測試前進行輕微手動動作檢查，確認傳感器穩定性。

此外，安裝角度與初始位置同樣關鍵。對于旋轉傳感器，應保證其處于有效測量范圍內，一般建議初始角度保持在合理區間（如中間量程位置），避免進入無效區。同時，傳感器零點應與斷路器初始狀態一致，以確保測量數據具有參考意義。

在接線方面，應確保傳感器信號線連接正確且接觸良好，避免因接觸不良導致信號丟失或干擾。同時，應遠離強電磁干擾源布線，必要時采用屏蔽措施，提高數據采集的穩定性。

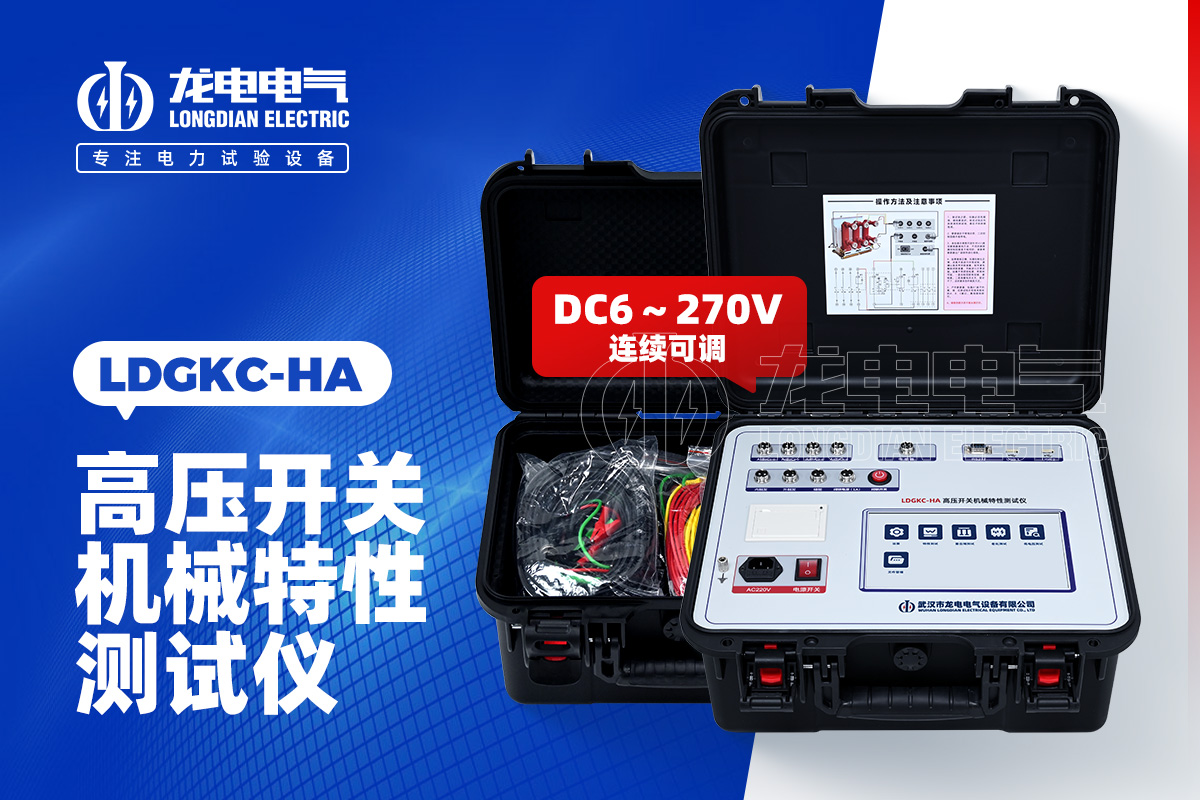

在實際測試中，借助高性能測試設備可以更好地發揮傳感器性能。武漢市龍電電氣設備有限公司生產的斷路器機械特性測試儀，支持多類型傳感器接入，并具備高精度數據采集與分析功能。設備可同步顯示行程—時間曲線與速度曲線，通過曲線變化直觀判斷傳感器安裝是否合理，一旦出現異常，可及時調整安裝方式，避免重復測試。

另外，在測試完成后，應對傳感器進行規范拆卸與檢查，避免因操作不當造成損壞。同時建議定期校驗傳感器精度，確保其長期處于良好工作狀態。

從實踐經驗來看，行程傳感器安裝不規范是導致測試誤差的主要原因之一。只有嚴格按照標準流程進行安裝，確保位置準確、固定牢靠、參數合理，才能真實反映斷路器的機械性能。

綜上所述，真空斷路器機械特性測試中，行程傳感器的固定規范不僅關系到測試結果的準確性，更直接影響設備狀態評估的可靠性。通過規范安裝與先進測試設備的結合，可有效提升測試質量，為電力設備安全運行提供有力保障。
